Самодельная баночная антенна для 3G модема, расчет калькулятором
Беспроводной 3G модем Настрой, увеличение скорости

Баночная антенна - самая первая антенна для WI-FI, была именно эта антенна, в простом изготовлении и с не плохими показателями. Эта антенна до сих пор применима и прекрасно работает, как 3G модемами, так и с ТВ. Главное в баночной антенне выдержать размеры, а калькуляторов баночных антенн имеется в сети достаточное количество. Суть в этой антенне состоит в том, чтобы угол наклона было четко настроены.



Для баночной антенны нам понадобится:

1. Банка диаметром 9-12 см и длинной 10-15см для изготовления волновода Кофе "Nescafe Classc"
2. Высокочаcтотный кабель (Лучше использовать 50ом с низкими потерями на частоте 2,4ГГц, но если выбирать между плохим 50ом и хорошим 75ом, лучше 75ом. Подойдет SAT-703 или подобный но при длине <5м.)
3. Обычная штыревая антенна для изготовления разъёма подключения к точке доступа или карточке (хотя если есть разъем Reverse-SMA то ломать стандартную антенну не потребуется).
4.  F-connector и F I-коннектор(бочка)



Расчет осуществляется с помощью электронного калькулятора, скачав сначала предварительно программу.

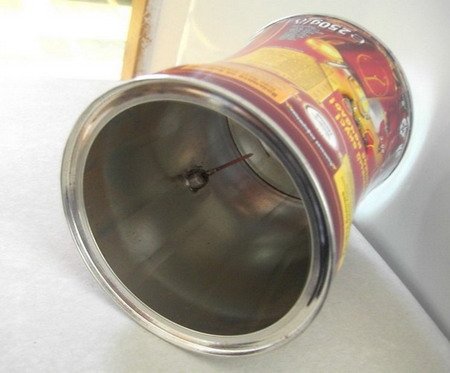

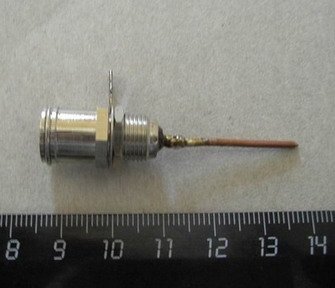

В нашем случае с банкой из-под кофе (Нескафе Классик), получаются следующие параметры: Lo (длина волны) = 143 мм, Lg/4 = 65 мм, D (диаметр банки) = 100 мм, Lo/4 = 36 мм, Lg (длина волны) = 261 мм. А затем на расстоянии Lg/4 от дна банки делаем отверстие, в котором мы закрепляем антенное гнездо с припаянным волноводом длиной Lo/4, сделанным из медной проволоки в 2 мм.
Потом все очень легко: антенный адаптер для модема и телевизионный кабель в оплетке с необходимыми разъемами, как показано на рисунке.

Здесь мы опишем ситуацию, если в 3g модеме нет гнезда для подключения антенны. Конечно, мы можем вскрыть модем, найти измерительное гнездо на плате и припаять к нему экранированный проводок с нужным разъемом, сделав, таким образом, адаптер для внешней антенны.

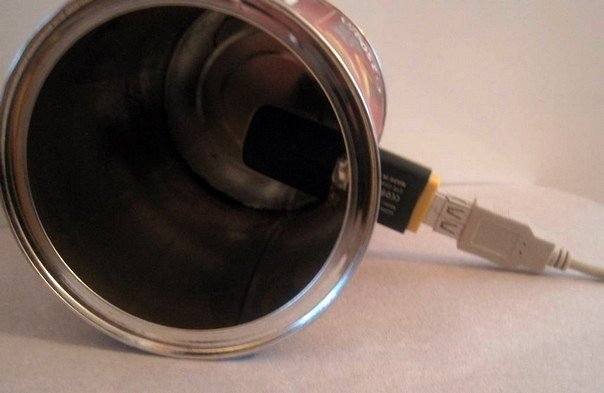

Но такая процедура требует отличных навыков пайки и вполне может завершиться или потерей гарантии на модем или же его поломкой. Но тут существует другой путь. Отверстие в банке мы делаем таким образом, чтобы в него хорошо входил сам модем.
Тут надо экспериментальным путем подбирать длину выступающей части, которая была бы близка нашим расчетам (Lo/4 = 36 мм). Конечно, нам придется походить по дому с этой банкой для того, чтобы найти такое место, где будет наилучший уровень сигнала.
