#Сделать своими руками - режущий лазер просто.
Мир промышленной электроники

Переделать лазерную указку MiniMag в режущий лазер с излучателем от пишущего DVD! Этот 245 мВт лазер весьма мощный и отлично подходит по габаритам к указке MiniMag!

Прошу обратить внимание: сделать такое своими руками можно не со всеми диодами CDRW-DVD резаков!

Предупреждение: Как вы знаете, лазеры могут быть очень опасны. Ни в коем случае не направляйте указатель на живое существо! Это не игрушка и использовать его как обычной лазерной указкой запрещается. Другими словами, не применяйте его на презентациях или при игре с животными, не дозволяйте детям играть с ним! Это устройство обязано находиться только в руках здравомыслящего человека, который осознает потенциальную опасность и отвечает за себя.

Лазер с излучателем от пишущего DVD


Что вам потребуется:

• 16X DVD-резак. Я позаимствовал привод LG.

Дисковод 16X DVD-резак



• Лазерную указку MiniMag можно купить в любом магазине, распродающим железо, спортивными или бытовыми товарами.
• Лазерный модуль AixiZ с AixiZ за 4,5 доллара http://mfgcn.com/_wsn/page2.html - посмотреть что такое AixiZ
• Мелкие отвертки для часов, канцелярский нож, ножницы по металлу, дрель, круглый напильник и другие мелкие инструменты.

Выкрутите шурупы из DVD-привода, снимите крышку. Под ней вы увидите узел привода каретки лазера.



Узел привода каретки лазера.



Хотя DVD-приводы отличаются, в любом есть две направляющие, по которым перемещается каретка лазера. Выкрутите шурупы, освободите направляющие и достаньте каретку. Отсоедините разъемы и плоские шлейфы-кабели.

Достав каретку из привода, в первую очередь начните разбирать привод с раскручивания шурупов. Мелких винтиков будет много, поэтому запаситесь терпением. Отключите кабели от каретки. Там обнаружите два диода, один для чтения диска (инфракрасный диод) и собственно красный диод, благодаря которому осуществляется прожиг. Вам понадобится второй. К красному диоду с помощью трех шурупчиков закреплена печатная плата. Используйте паяльник для аккуратного снятия 3 шурупов. Вы сможете проверить диод с помощью двух пальчиковых батареек с учетом полярности. Вам надо будет вытащить диод из корпуса. Лазерный диод - очень нежная деталь, поэтому будьте предельно аккуратны.



Лазерный диод





Так должен выглядеть ваш диод после освобождения.



 Так должен выглядеть ваш диод

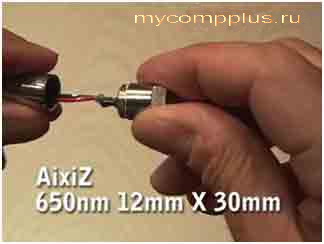

Удалите наклейку с корпуса AixiZ и разберите корпус на верхнюю и нижнюю части. Внутри верхней находится лазерный диод (5 мВт), который мы заменим. Я использовал нож и после двух легких ударов, диод вышел как миленький. При подобных манипуляциях диод может выйти из строя, но я умудрялся этого избежать. Используя очень маленькую отвертку, выбил излучатель.

Используя очень маленькую отвертку, выбил излучатель



Я использовал малое количество термоклея и аккуратно внедрил новый DVD диод в корпусе AixiZ. Плоскогубцами я очень медленно давил на края диода по направлению к корпусу до тех пор, пока он не встал заподлицо.

Сдавливаем края вокруг диода


После, как два усика будут припаяны к положительному и отрицательному выводам диода, можно будет внедрять устройство в MiniMag. После разборки MiniMag (снимите крышку, отражатель, линзу и излучатель) вам необходимо будет увеличить рефлектор MiniMag, используя круглый напильник или дрель.

Достаньте батарейки из MiniMag и после проверки полярности, аккуратно поместите корпус DVD лазера в верхнюю часть MiniMag, где раньше располагался излучатель. Соберите верхнюю часть корпуса MiniMag, зафиксируйте отражатель. Пластмассовая линза MiniMag вам не понадобится.

Фиксируем лазерный держатель


Удостоверись в том, что полярность диода определена верно до того, как вы его установите и подключите питание! Возможно, вам придется уменьщить проводки и отрегулировать фокусировку луча.

Верните батарейки (AA) на прежнее место. И пользуйтесь! Купить лазерную указку уже в готовом виде, вы можете на сайте stronglaser.ru
