Создание аккумулятора Пандоры - аппаратным способом

Инструкция по созданию аккумулятора Pandora - аппаратным способом, для PSP

Вскрываем аккумулятор от Пандоры

Берем любой тонкий, металлический, но достаточно прочный предмет. Я использовал для вскрытия тонкую отвертку. С умеренными силами, проводим сначала по боковым стенкам, прорезав пластик, дальше по нижней стенке, а потом уже в самом конце, уже по верхней. В итоге пластиковый  корпус аккумулятора просто просто расщепится на две половины, увидав все внутренности. Здесь главное не перестарайтесь с расчленением", будьте аккуратны, как хирург со скальпелем . И чтобы были лишь не большие царапины на аккумуляторе, а не глубокие прорезы.

Отпаиваем ножки микросхемы от аккумуляторной банки

Осмотрите внутренности аккумулятора, то увидим крохотную память, скажем как микро флешка. Вот там и хранится информация, к тому же очень важная для его душевного состояния, в том числе хранится серийный номер батареи и состоит он из 8 цифр - 12345678:

Господа из команды C+D каким то образом сделали вывод, что аккумулятор с серийным номером FFFFFFFF автоматом становится сервисным. То есть вместо загрузчика из Flasho PSP с такой батареей начинает загружать BIOS с карты памяти. После выяснения данного факта, эти господа написали программу, которая как раз меняет любой номер батарейки на FFFFFFFF. А значит после обработки аккумуляторами видим следующую картину:

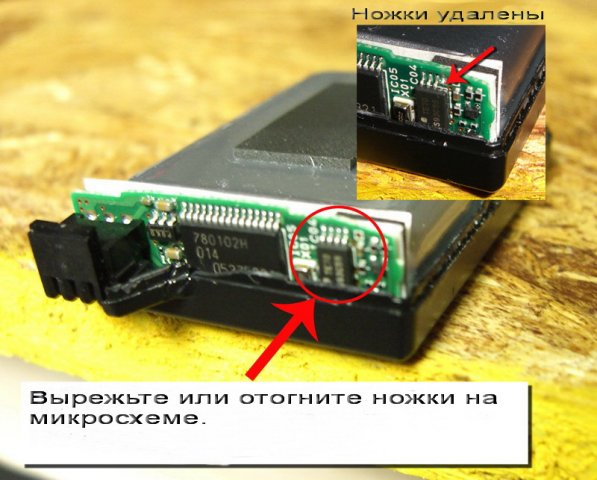

В дальнейшем прояснилось, что добиться конкретного эффекта можно не только программным, но и физическим способом. При этом как на Толстых батареях, так и на Тонких. Достаточно убрать один контакт у микросхемы и мы получаем вот такую батарею:

Лишние F в нашем случае это не помеха. Положительный эффект будет по любому.

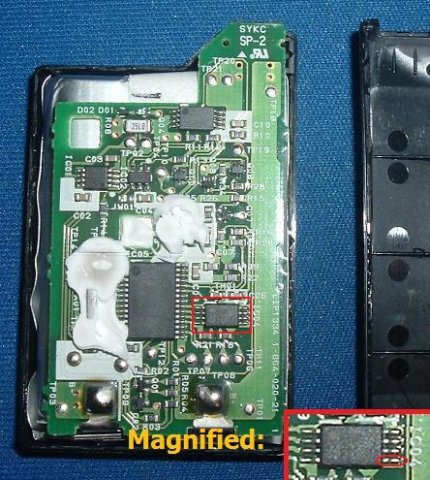

Надеюсь вы понимаете "для чего" отпаивать. Данная ножка принадлежит той самой крохотной памяти (EEPROM). Это и есть "земля" или "корпус" (Gnd). Взгляните на картинку и найдите вашу плату которая стоит в аккумуляторе.

Толстые батарейки:               Тонкая батарейка:

Я раньше упоминал, что не все Толстые батареи поддаются аппаратной переделке (пока что). Вот так выглядит такая неподдающаяся плата:

Прежде чем отпаивать ножки, давайте обезопасим себя и отпаяем контакт В+ (LD1) от банки аккумулятора. Да, и убедитесь, что у вас аккумулятор был не полностью разряжен, иначе потом могут возникнуть проблемы с зарядкой.

А теперь внимание. Если вы замкнете контакт микросхемы, при отпайке или отпилке, при не отпаянной от платы банке-аккумулятор большей возможностью может выйти из строя.

Чтобы возвратить в обычное состояние аккумулятора, припаяйте ножку обратно как было. Вот принципе и весь аппаратный способ аккумулятора Пандоры.

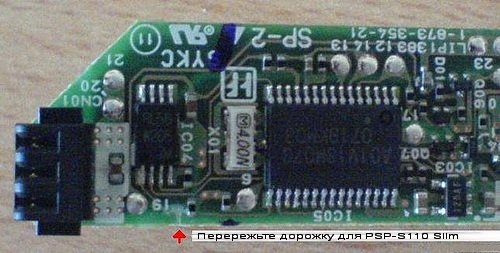

А владельцам Тонких аккумуляторов могу обрадовать, есть более простой способ: "запандоривания" тонкого аккумулятора. Всего навсего просто перережьте ножом или скальпелем вот эту дорожку:

и у вас уже готовый аккумулятор Пандоры. Вернуть его в нормальное состояние тоже очень просто – достаточно прочертить перебитое место обычным грифельным карандашом! Ведь его стержень – графит, а графит, как вам должно быть известно из школьного курса физики, проводит ток.

Проверить получилось или нет очень просто: вставьте батарею в PSP. Если автоматически загорелся зеленый диод (хотя бы на миг) – у вас аккумулятор Пандоры, если же ничего не произошло - у вас или обычный аккумулятор или вы его загубили при перепайке.
